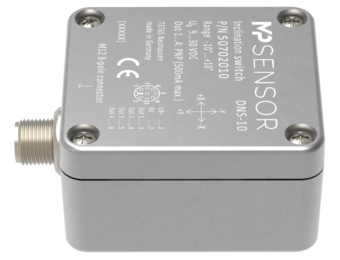

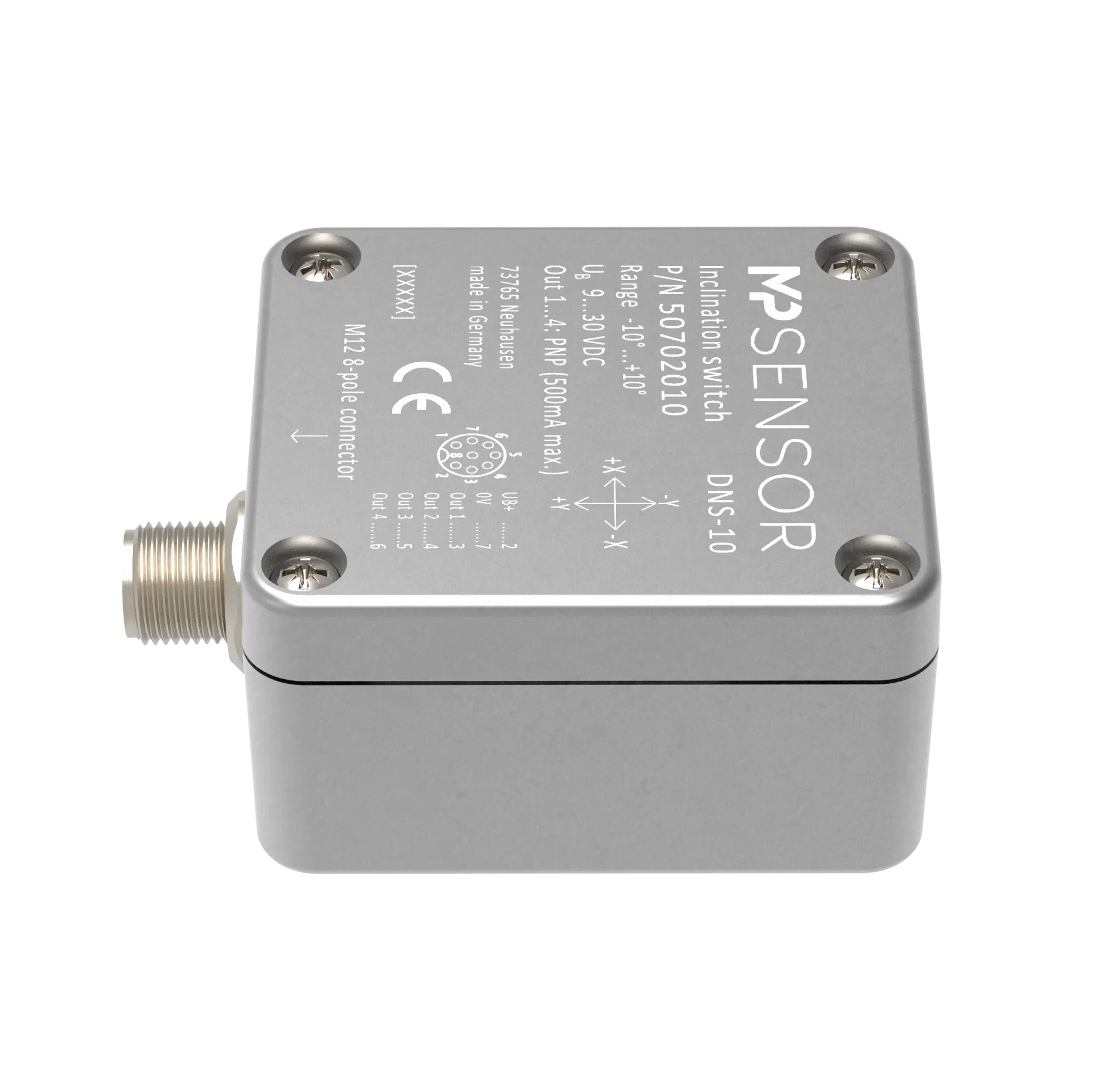

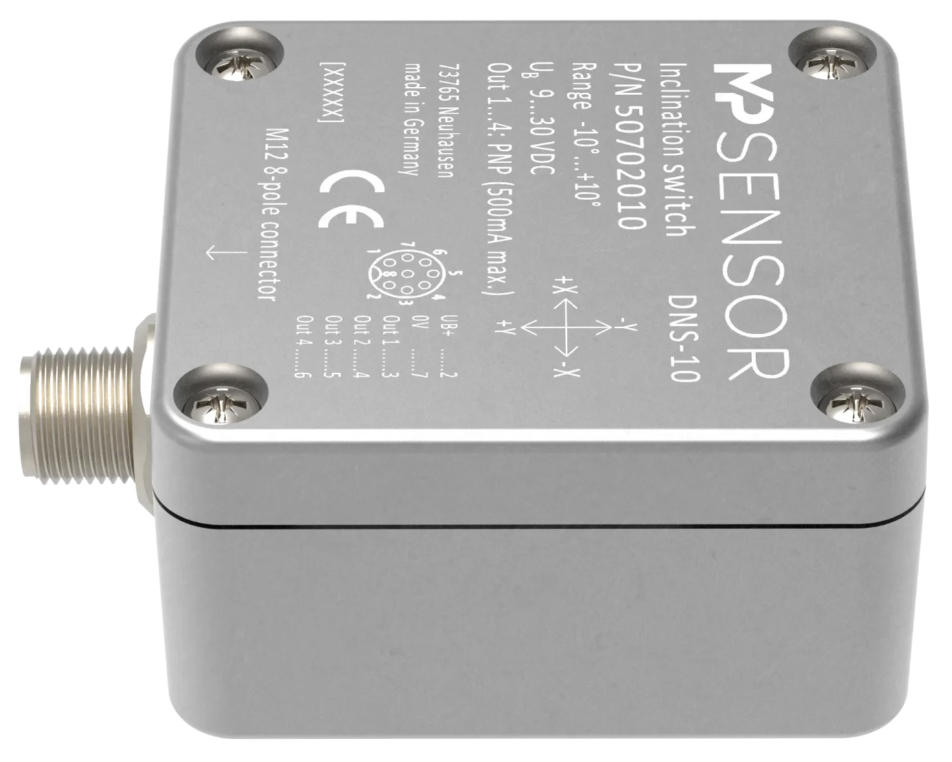

Inclinatieschakelaar Programmeerbaar met display, Varianten : ±10°, ±45°, ±85°
Inclinatieschakelaar Programmeerbaar
Elektronische hellingschakelaar met de nieuwste MEMS-senor-technologie. De serie DNS heeft een ingebouwd display met 3 drukknoppen en is eenvoudig te programmeren. 4 schakelhoeken op 2 assen (X- / Y-as) kunnen afzonderlijk worden ingesteld en worden toegewezen aan 4 schakeluitgangssignalen.
4 x transistor uitgangssignaal
Indicatie van helling
Compact en robuust ontwerp
Hysteresis- / Windows-modus
M12-connector of kabel
Groot spanningsbereik 9-30VDC
De elektronische hellingschakelaars en sensoren zijn trendsettende besturingseenheden voor verschillende industriële toepassingen. Dankzij het robuuste ontwerp zijn stationaire en mobiele toepassingen mogelijk.
De digitale elektronica in combinatie met het sensorelement creëert zeer nauwkeurige meetwaarden en zorgen voor een betrouwbare bewaking van de ingestelde schakelpunten, dwz hoeken. Het monitoren van een hoekbereik (Windows-modus) is ook mogelijk. De programmering kan worden gedaan met de teach-knoppen en door middel van het geïntegreerde LED-display in de behuizing.
Het uitgangssignaal kan met meerdere parameters worden geprogrammeerd:
4 schakelpunten op de X / Y-as
Hysterese of Windows-modus
Schakellogica NO / NC
Aan / Uit - VertragingstijdenKalibratiefunctie
| Output current: | max. 500 mA per output |
| Protection class: | IP67 |
| Material (housing): | Aluminum die-cast |

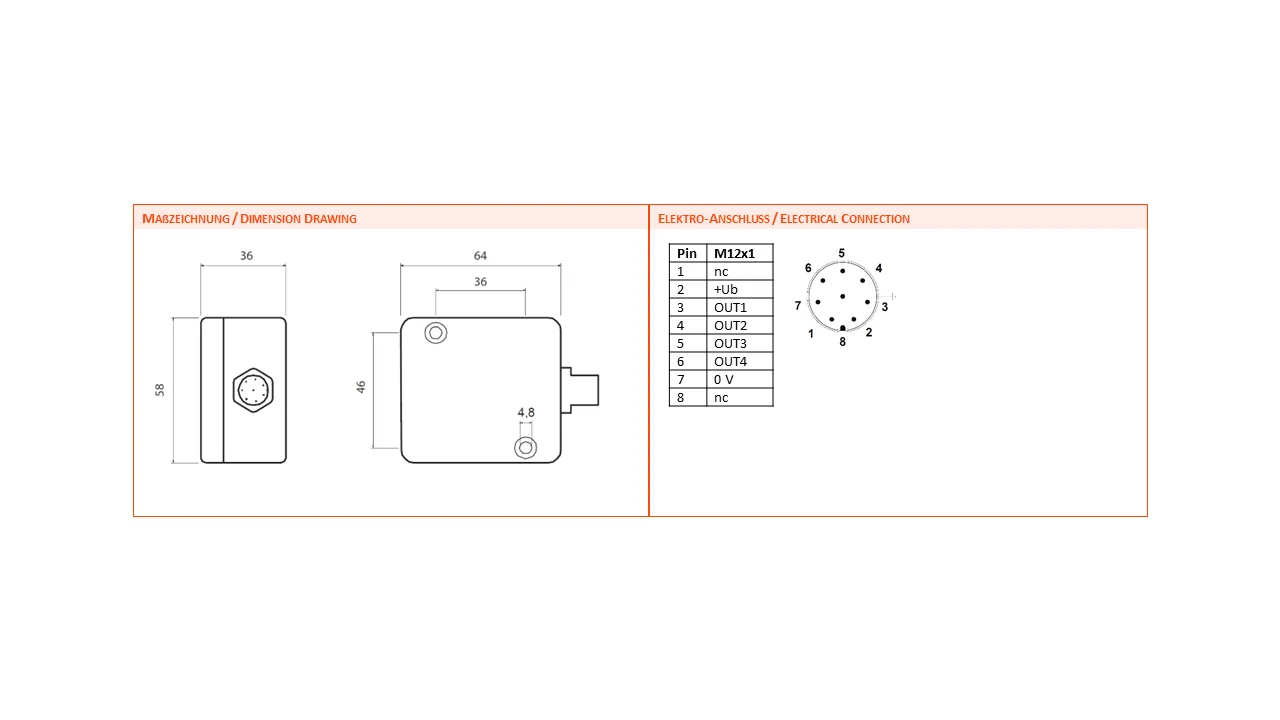

| Electrical connection: | M12 8-pole |
| Operating voltage: | 9...30 VDC |
| Current consumption: | < 30 mA |
| Output voltage: | approx. Ub -1,5 V |
| Adjustment range: | -10°...+10°, -45°...+45°, -85°...+85° |
| Output signal: | 4x PNP |
| Output function: | NO / NC (programmable) |
| Delay Time ON/OFF: | 0-10 sec. with steps of 10 msec. |
| Repeatability of sensor: | 0,03° |
| Resolution sensor: | 0,003° |
| Resolution internal display: | 3 digits (0,1°) |
| Long-term stability of the sensor: | approx. 0,036° within 10 years (HTB-Test) |
| Operating temperature: | Operation -25°...+80°C |
Meer informatie over hellingschakelaars en hellingsensoren
Hellingschakelaars kunnen worden geïnstalleerd in stationaire of mobiele toepassingen, waarbij het noodzakelijk is om een willekeurige hoek te meten en veilig te bewaken. Zodra een vooraf ingestelde hoek is bereikt, wordt de desbetreffende schakeluitgang geopend of gesloten. Typische gevallen van toepassing van hellingschakelaars (die vaak ook botssensoren worden genoemd vanwege hun werkwijze) zijn kantelbeveiligingen, hefplatforms, vorkheftrucks, kranen, graafmachines, landbouwmachines, vrachtwagentrailers en ook veel laadstations voor elektrische auto's. Maar hellingschakelaars zijn ook nodig en zeer nuttig op veel meer verschillende gebieden, zoals stacaravans, jachten, terreinwagens of windkrachtcentrales.
Hellingschakelaars / Hellingsensoren verkrijgbaar bij PIMZOS.COM
De elektronische hellingsschakelaars, ook wel inclinometers genoemd, zijn uitgerust met transistoruitgangen of relaisuitgangen. Ze zijn ontworpen voor professioneel continu gebruik en blinken uit door de hoogste kwaliteit en nauwkeurigheid en door een robuust, compact en eenvoudig te monteren ontwerp. Het sensorelement en de elektronica worden uitstekend beschermd tegen omgevingsinvloeden door een duurzame metalen behuizing en de potting compound. Al onze hellingsschakelaars werken zonder kwik en zijn temperatuurgecompenseerd. De hoeken worden contactloos gemeten door een modern, uiterst nauwkeurig micro-elektromechanisch systeem (MEMS) met intelligente evaluatie door een microcontroller.
