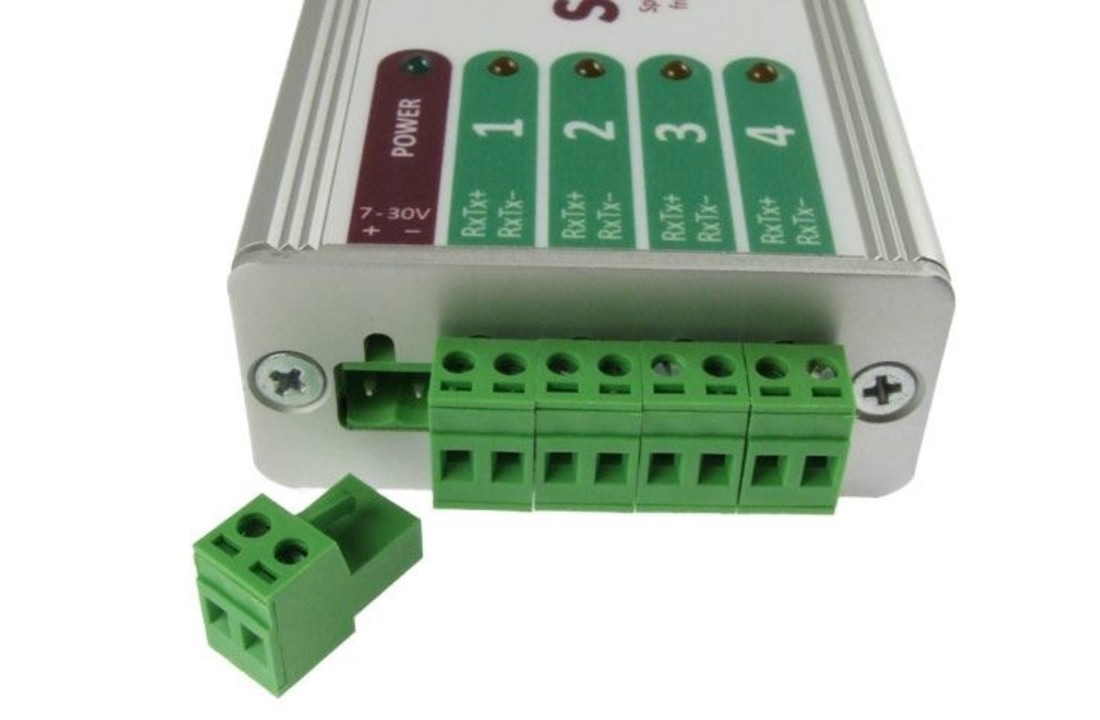

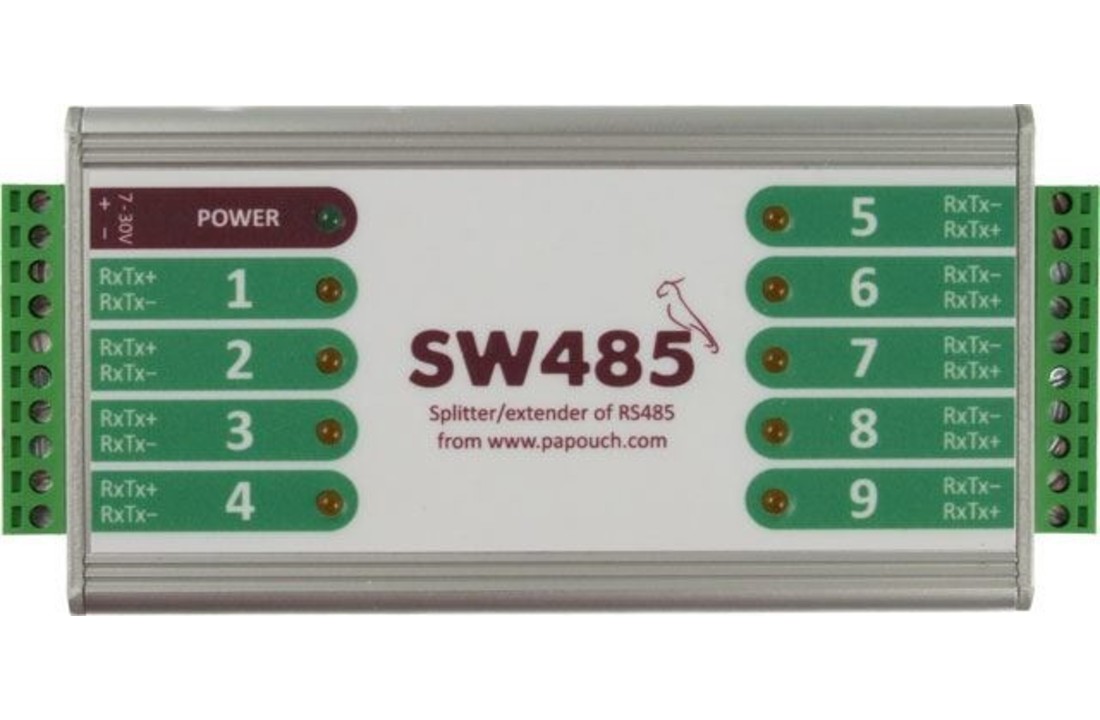

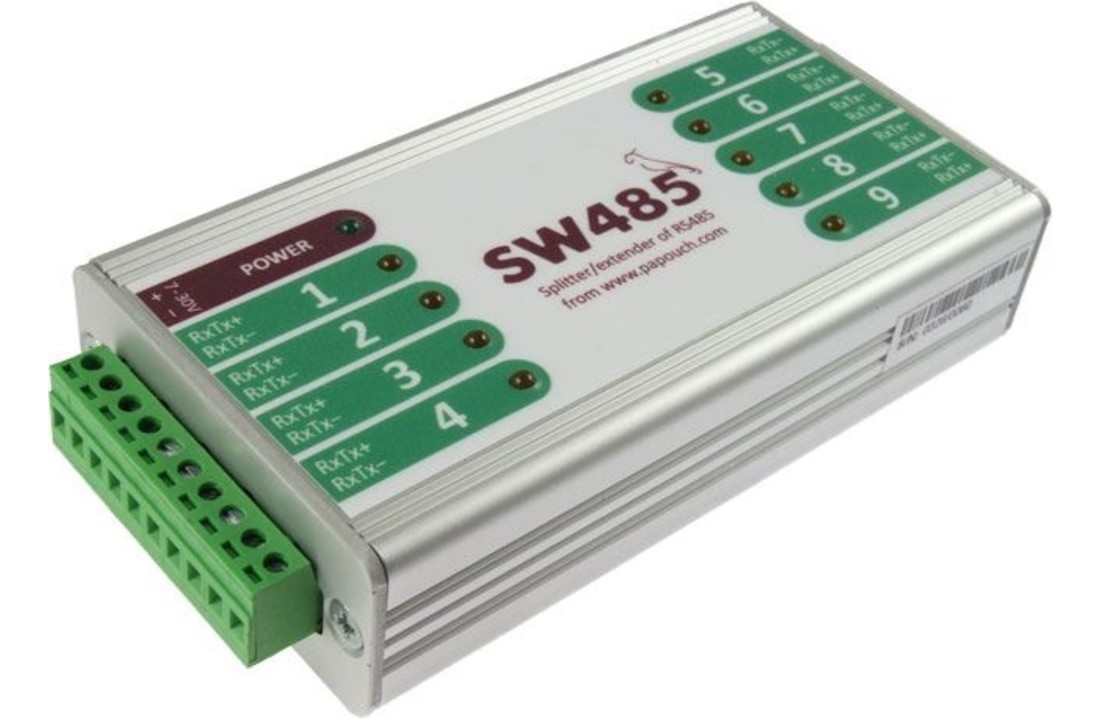

    SW485 - Splitter / Extender of RS485

    € 116,- Excl. btw Op voorraad
    De SW485 is een 9 kanaal RS485 Splitter/Hub/Repeater en verbind 9 kanalen in STER topologie... Toon meer
    • Reliable Partner ! Already 20 years at your service
    • Shipping from our own warehouse in The Netherlands
    • Secure shipping in EU with DHL Europlus
    • Questions : Call +31-(0)85-065 6325

    Productomschrijving

    Download Datasheet Download PDF

    SW485 - Splitter / Extender of RS485

    Een apparaat voor interconnectie van RS485 klemmenblokken (verzamelrails). SW485 maakt het mogelijk om negen RS485 lijnen te verbinden in een stertopologie. Alle lijnen zijn gelijk. Wanneer gegevens door een lijn worden ontvangen, worden ze naar alle andere lijnen verzonden.

    Wat kan dit apparaat doen?

    • Maakt het mogelijk RS485s te verbinden in een stertopologie.
    • Goede onderlinge verbinding of meerdere bij apparaten die communiceren via RS485.
    • Interconnectie- of RS485-netwerken.
    • Signaalrandverbetering voor grotere afstanden.

    Kenmerken van de RS485-splitter

    • Een apparaat voor een goede onderlinge verbinding van maximaal negen RS485-lijnen (schakelt signalen in met een stertopologie, wat normaal gesproken niet is toegestaan voor RS485).
    • Logische verwerking van alle signalen.
    • Signaaloverdracht met minimale vertraging - slechts 130 ns.
    • Maximale snelheid of RS485-communicatielijnen: 1,5 Mbps
    • Mogelijkheid om de schakelvertraging te configureren voor automatische verandering van de richting van de gegevensstroom (7 mS tot meerdere in stappen van 1,9 ms)
    • Door de gebruiker configureerbare verbinding van afsluitweerstanden en instelweerstanden die de rusttoestand van de lijn bepalen. Deze weerstanden kunnen voor elke afzonderlijke lijn afzonderlijk worden aangesloten.
    • Monteerbaar aan een muur of DIN 35 mm rail.
    • Voedingsspanning 7 tot 30 V DC.


    Hoe werkt de RS485-splitter?

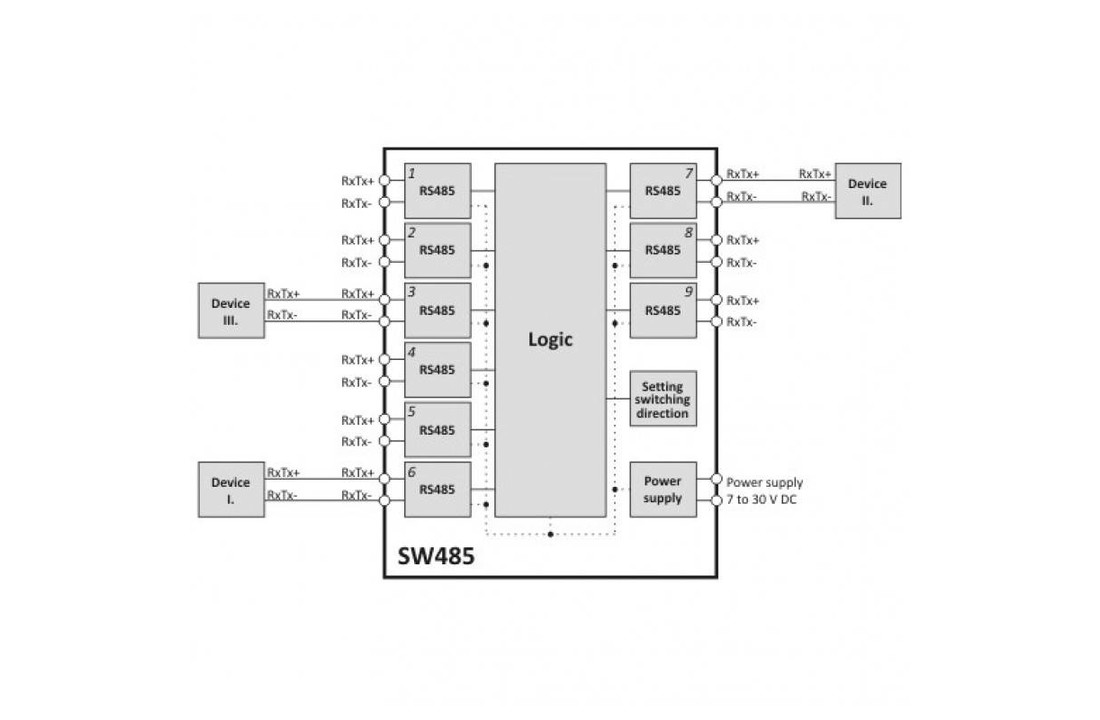

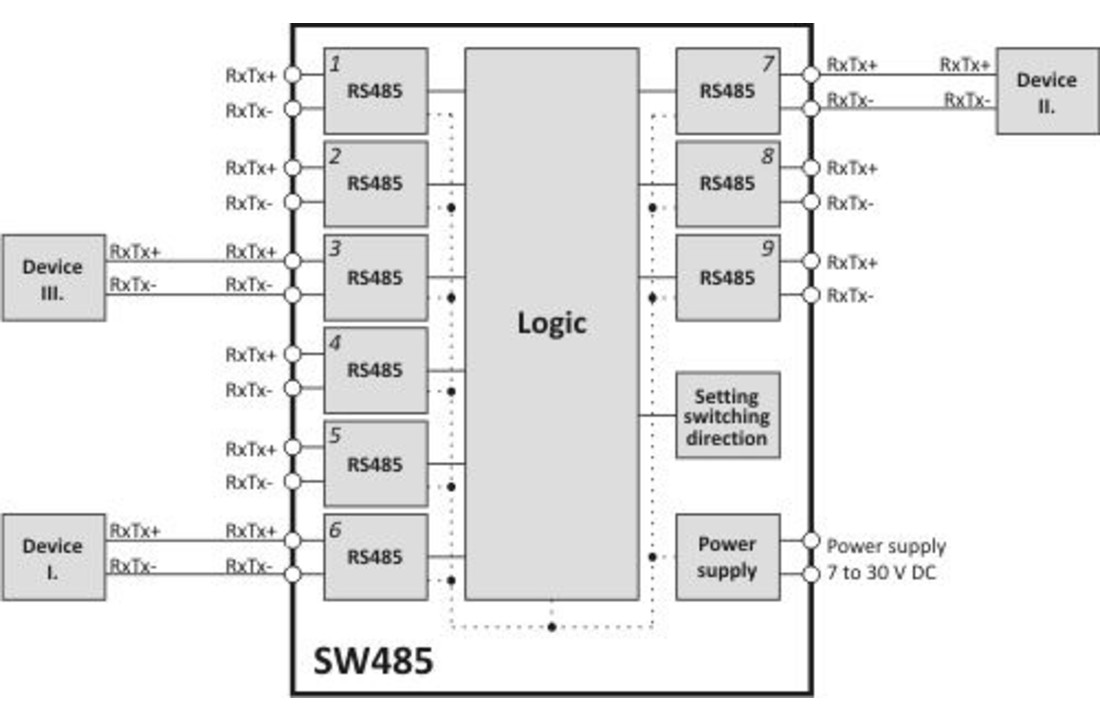

    Zie blokschema en aansluitvoorbeeld in afbeeldingen

    Gegevens van afzonderlijke lijnen worden alleen verwerkt door logische circuits. Gegevens die door een van de lijnen worden ontvangen, worden naar alle andere lijnen gestuurd. Afzonderlijke regels hebben geen buffer voor gegevensontvangst.

    Wanneer gegevens bijna gelijktijdig op 2 twee lijnen aankomen, ontvangt het systeem de gegevens die het eerst waren geregistreerd. De andere lijnen schakelen over naar "verzending" en beginnen de gegevens te verzenden. Nadat de gegevensontvangst is voltooid, wacht het systeem gedurende een geconfigureerde periode (een zogenaamde "schakelvertraging"). Nadat deze periode is verstreken, schakelen alle lijnen over naar "Ontvangst" en wachten op nieuwe gegevens.

    Specificaties

    SKU
    SW485
