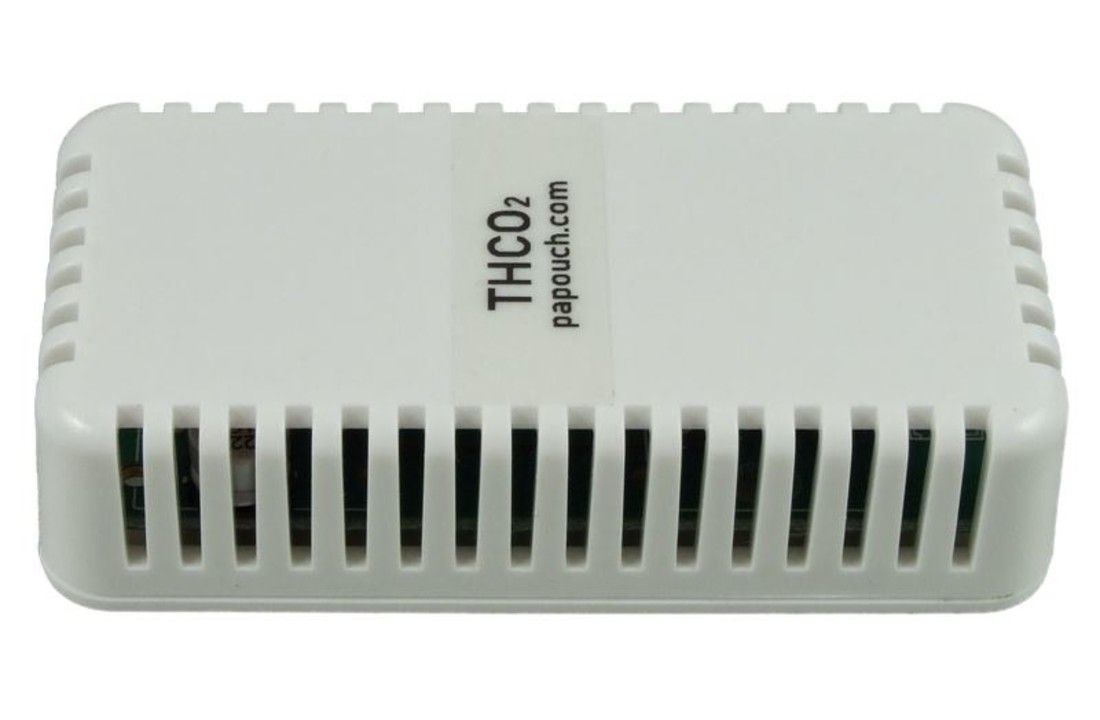

De THCO2 is een CO2-concentratiesensor, die ook temperatuur en vochtigheid meet. Het meet temperaturen in het bereik van -40 tot +70 ° C en CO2-concentraties in het bereik van 0 tot 40.000 ppm. Het communiceert via de RS485-bus via Modbus RTU- en Spinel-protocollen. Allemaal met heel weinig verbruik. Het is ontworpen voor metingen in kantoren, klaslokalen, trainingsruimten, enz., Waar het nodig is om de concentratie van kooldioxide (CO2) te bewaken.
THCO2 is verkrijgbaar in interieurdesign, resp. waar het wordt beschermd tegen water en condensvocht.
De sensor communiceert via RS485 met behulp van het Spinel- of Modbus RTU-protocol. Het kan op een gemeenschappelijke communicatielijn staan met andere apparaten. Het is mogelijk om 32 apparaten aan te sluiten op één tweedraads communicatielijn (er kunnen er meer zijn). Voor beide protocollen worden specifieke communicatievoorbeelden gegeven in de documentatie.

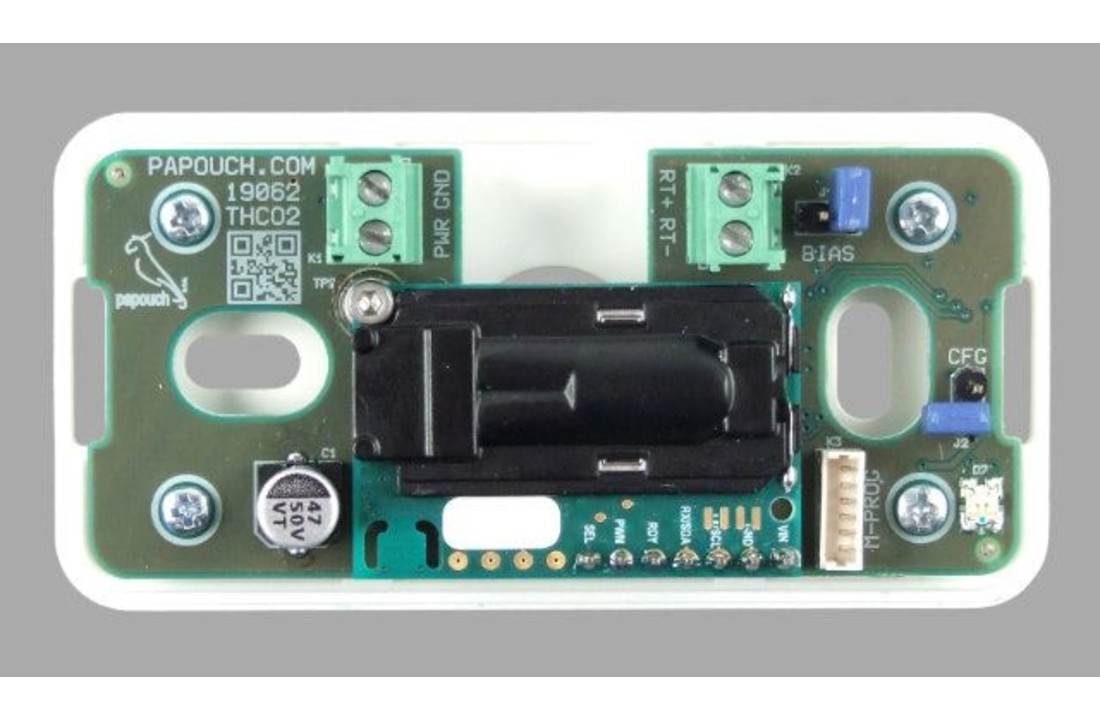

De communicatieprotocollen Spinel en Modbus RTU kunnen worden geschakeld door de ModbusConfigurator-software. Modbus kan ook gemakkelijk worden geschakeld door een jumper op de elektronica.
Gebruiksvoorbeelden
Ventilatie-automatisering
Luchtkwaliteitsbewaking
Ventilatie om te voldoen aan hygiënische normen van decreet nr. 20/2012 Coll. (maximale CO2-concentratie is ingesteld op 1500 ppm)
Eigenschappen
Meting van CO2-concentratie in het bereik van 0 tot 40.000 ppm
Meting van CO2-concentratie door optische NDIR-sensor met nauwkeurigheid ± 30 ppm (zie documentatie)
Indicatie van CO2-concentratie door middel van een indicator op het apparaat
Temperatuurmeting in het bereik van -40 tot +70 ° C met een nauwkeurigheid van ± 0,5 ° C (zie documentatie)
Vochtigheidsmeting in het bereik van 0 tot 100% RH
Automatische dauwpuntberekening
Overdracht van meetwaarden direct in ppm, graden Celsius en procent
Communicatie via RS485-lijn
Voeding 4,5 tot 36 V
Laag stroomverbruik - doorgaans slechts 8 mA bij 12 V
Spinel- of Modbus RTU-communicatieprotocollen

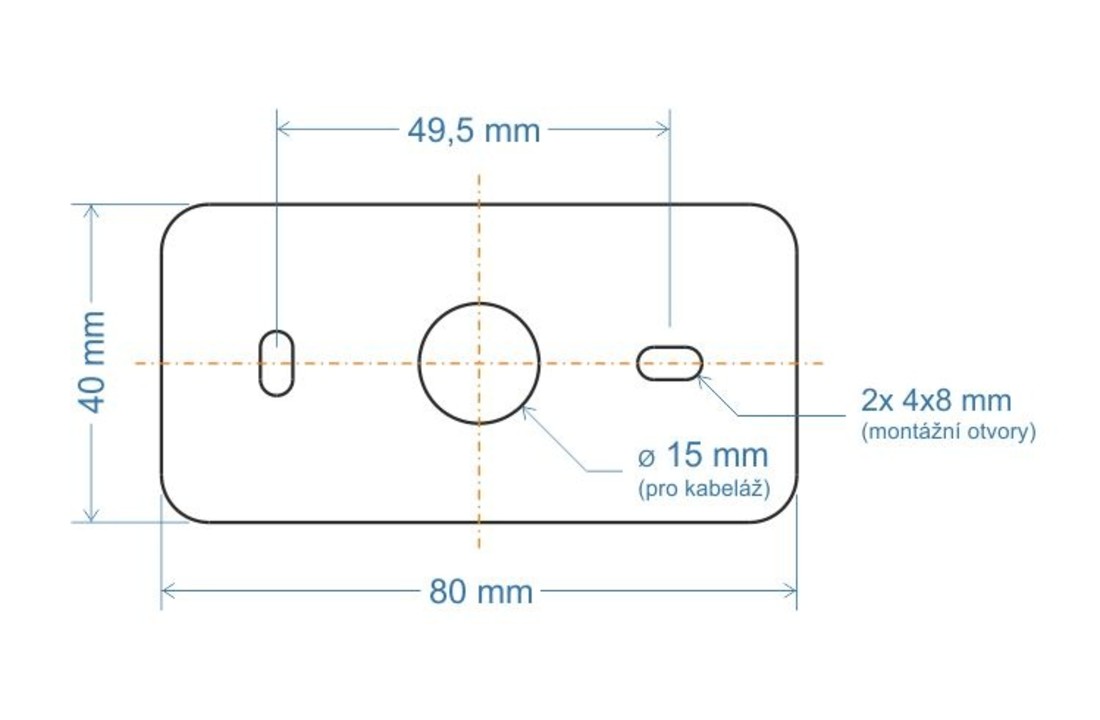

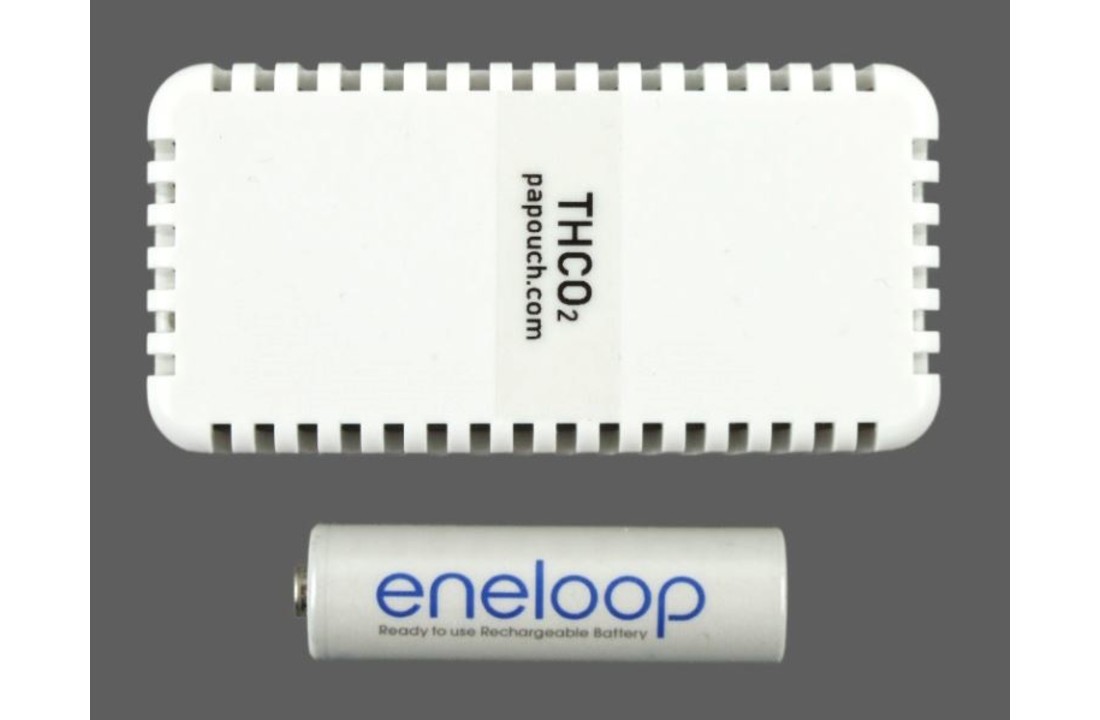

Klein onopvallend ontwerp - afmetingen slechts 80 × 40 × 20,5 mm (THCO2-label kan worden afgepeld)
Communicatie-opties
Communicatie via Spinel of Modbus RTU-protocol (standaard is Spinel, protocollen kunnen worden geschakeld door software of jumper)
Eenvoudige integratie in uw systemen dankzij volledige protocoldocumentatie en implementatie van het standaard Modbus RTU-protocol
De Spinel.NET-bibliotheek in C # met commentaar in het Tsjechisch is gratis voor GitHub-communicatie met Spinel.

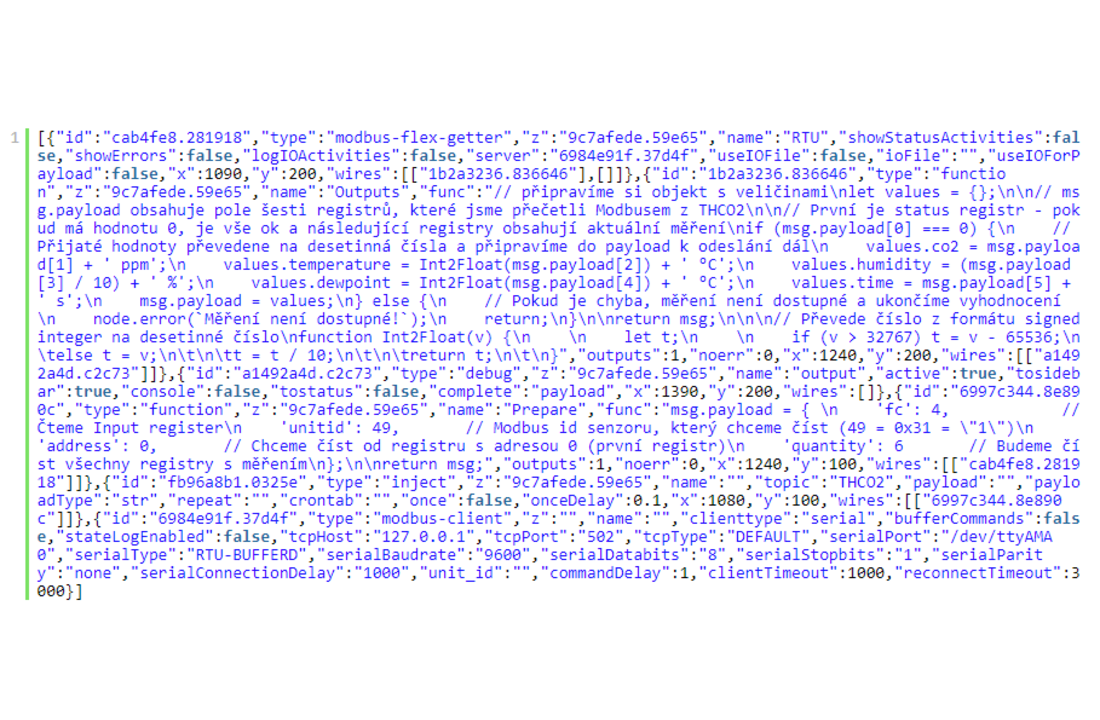

Voorbeeld van het aflezen van CO2-concentratie, temperatuur en vochtigheid in Node-RED
Met het Node-RED automatiseringssysteem lees en verwerk je eenvoudig alle gemeten data van THCO2. De volgende illustratie en de broncode van het voorbeeld zijn een eenvoudig voorbeeld van hoe u dit moet doen.

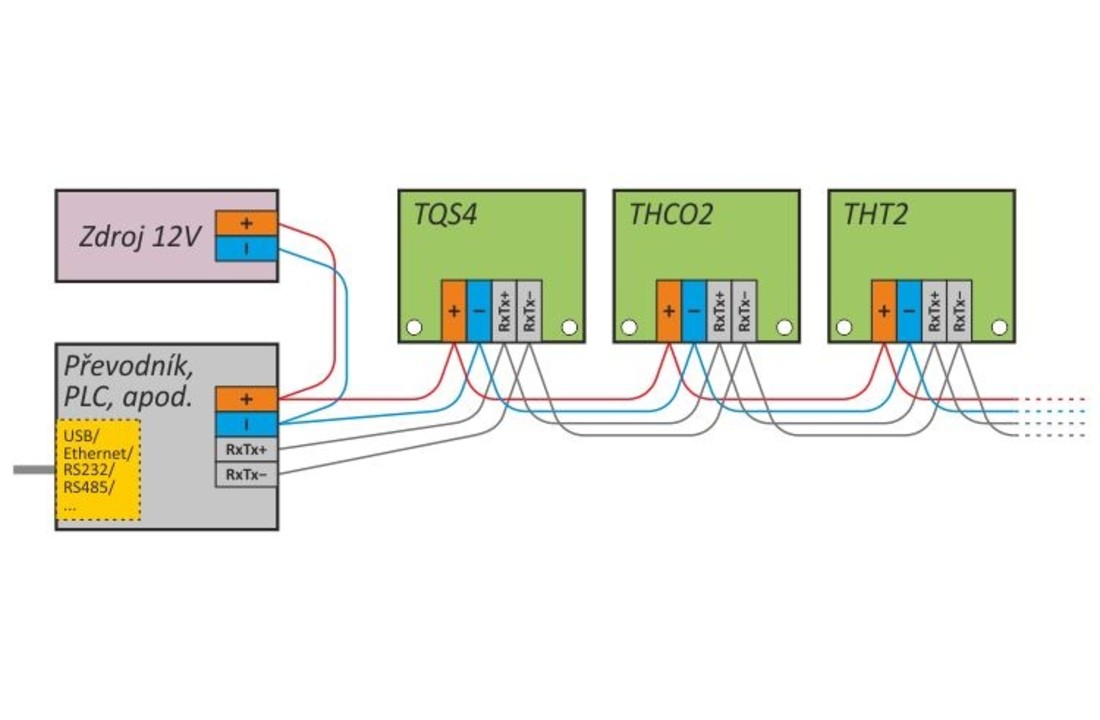

Aansluiting van CO2-sensor
THCO2-sensoren zijn eenvoudig aan te sluiten op verschillende superieure systemen. Of het nu rechtstreeks is voor industriële systemen met RS485 of via converters naar Ethernet, WiFi, USB, RS232, etc.
