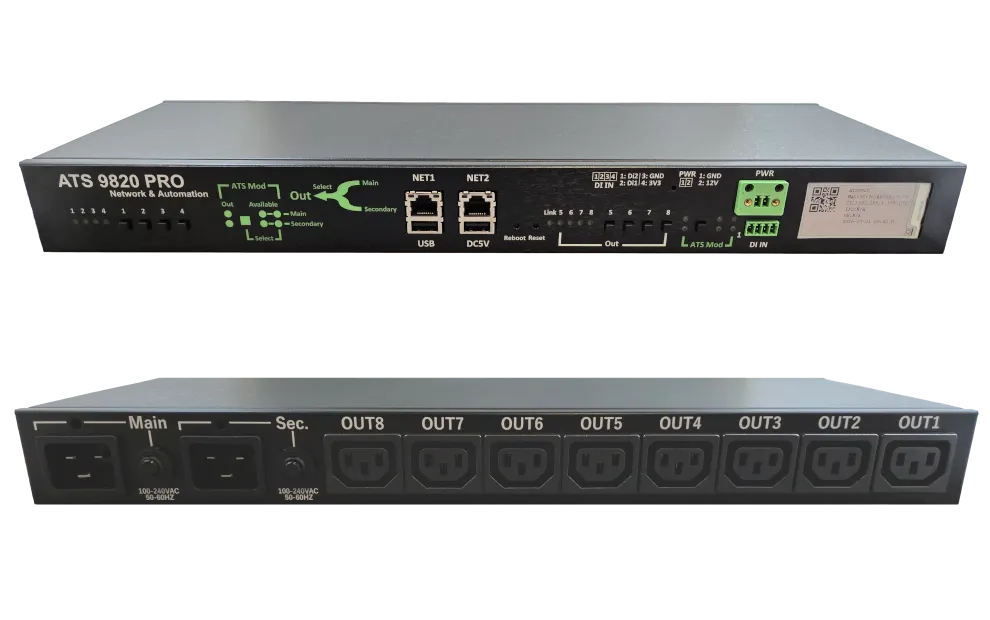

De Aviosys IP POWER ATS 9820 PRO-S is een professionele 19-inch Automatic Transfer Switch en remote PDU. Het apparaat geeft netwerk-, server- en industriële apparatuur met slechts één voedingsaansluiting toegang tot twee onafhankelijke 230V-voedingsbronnen.
Veel servers, routers, switches, beveiligingssystemen en industriële apparaten hebben slechts één voedingsaansluiting. Hierdoor kunnen ze niet rechtstreeks op twee onafhankelijke stroombronnen worden aangesloten.
De ATS 9820 PRO-S lost dit op door twee 230V-ingangen te combineren met acht IEC C13-uitgangen. De interne Automatic Transfer Switch selecteert de primaire of secundaire voedingsbron en voedt daarmee alle acht uitgangen.
De twee ingangen kunnen bijvoorbeeld worden aangesloten op:
De ATS 9820 PRO-S beschikt over acht IEC 60320 C13-uitgangen. Iedere uitgang kan afzonderlijk via het netwerk worden in- en uitgeschakeld of opnieuw worden gestart. Dit maakt het mogelijk om vastgelopen apparatuur op afstand te rebooten zonder dat een monteur naar de locatie hoeft.
De ingebouwde webserver maakt bediening via een webbrowser mogelijk. Voor integratie met netwerkbeheer, automatisering en eigen software ondersteunt de PDU verschillende protocollen en besturingsmogelijkheden.
Naast twee voedingsingangen heeft de ATS 9820 PRO-S ook twee Ethernetpoorten. Deze kunnen met verschillende netwerken, routers of VLAN’s worden verbonden. Bij onderbreking van de ene netwerkverbinding kan het beheer via de andere verbinding beschikbaar blijven.
Met de Auto Ping-functie controleert de PDU of een opgegeven IP-adres nog bereikbaar is. Wanneer het apparaat niet meer reageert, kan automatisch een vooraf ingestelde schakelactie worden uitgevoerd. Zo kan bijvoorbeeld een router, modem, industriële pc of netwerkcamera automatisch worden herstart.

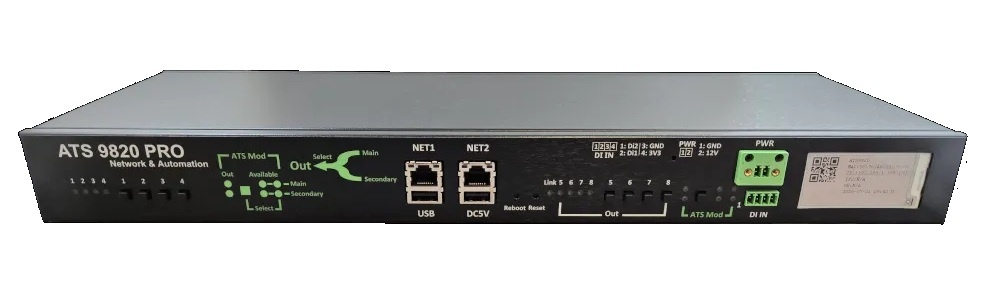

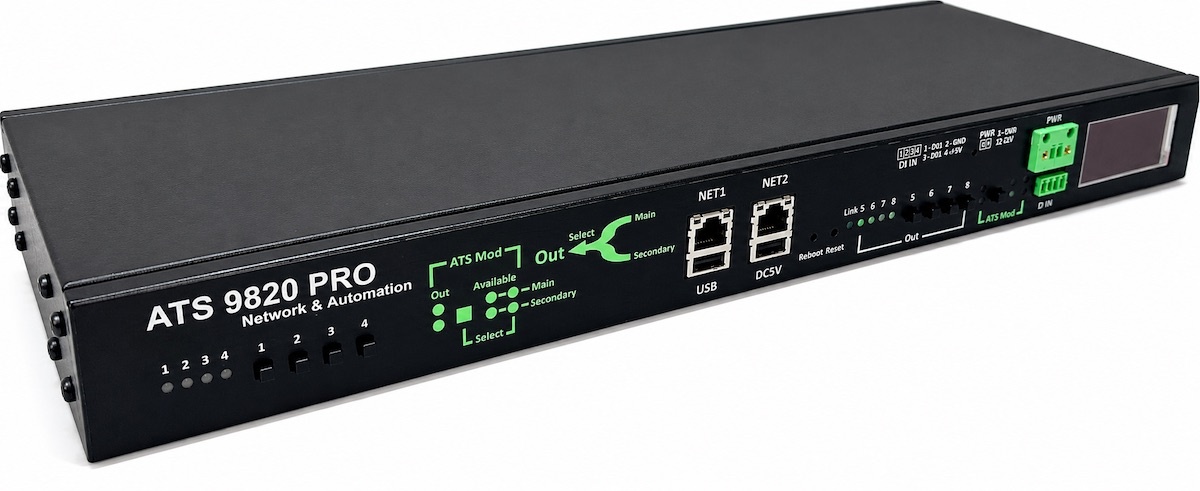

Het E-Ink-display op het front toont belangrijke statusinformatie, waaronder het IP-adres, ingangsspanning, uitgangsstroom en interne temperatuur. De afzonderlijke uitgangen hebben daarnaast status-leds en eigen bedieningsknoppen.
| Model | Aviosys IP POWER ATS 9820 PRO-S |
|---|---|
| Uitvoering | Europese IEC-uitvoering |
| Voedingsingangen | 2 × IEC 60320 C20 |
| Ingangsspanning | 100–240 VAC, 50/60 Hz |
| Uitgangen | 8 × IEC 60320 C13 |
| Maximale stroom per uitgang | 10 A bij 240 VAC |
| Maximale gezamenlijke belasting | 15 A bij 240 VAC |
| Netwerkaansluitingen | 2 × RJ45, 10/100 Mbps Ethernet |
| USB | 2 × USB 2.0 |
| Digitale ingangen | 2 × DI voor potentiaalvrije contacten |
| Extra voedingsuitgang | 12 VDC |
| Afmetingen | 450 × 170 × 45 mm |
| Gewicht | 1,75 kg |
| Bedrijfstemperatuur | 0 tot 45 °C |
| Behuizing | Zwarte metalen behuizing |
| Rackmontage | 1U, 19 inch |
Nee. Alle acht uitgangen worden gezamenlijk gevoed door de actieve voedingsingang. De ATS schakelt de volledige belasting tussen de primaire en secundaire voedingsbron.
Nee. De twee ingangen worden gebruikt voor redundantie en niet voor het optellen van het beschikbare vermogen. De maximale gezamenlijke belasting van de acht uitgangen bedraagt 15 A bij 240 VAC.
Iedere afzonderlijke uitgang mag maximaal 10 A leveren. Tegelijkertijd mag de totale belasting van alle acht uitgangen samen niet hoger zijn dan 15 A.
Nee. De voedingskabels worden lokaal aangeschaft, zodat voor iedere stroombron de juiste netstekker en kabellengte kan worden gekozen.
