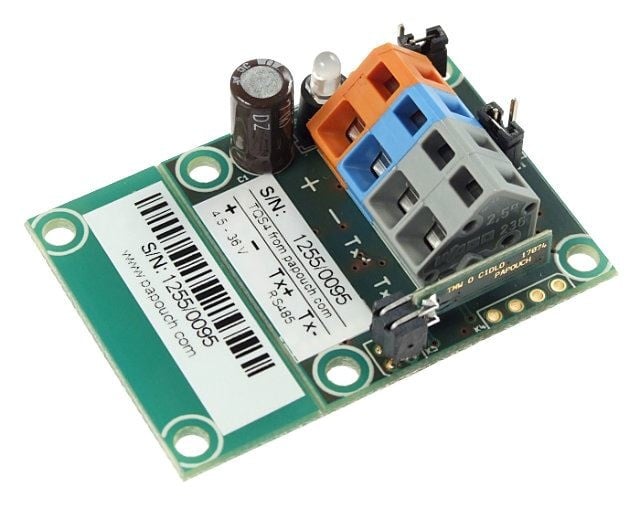

      TQS4 E: Bareboard RS485-thermometer

      Productomschrijving

      Download Datasheet Download PDF

      Thermometer met meetbereik -40 ° C tot 125 ° C. Bare board geschikt om in te bedden in grotere apparaten. Voedingsspanning tot 36 V. Communicatie via RS485-bus met ModBus RTU of spinelprotocol. De temperatuursensor is direct op de print gemonteerd.

      TQS4 E is een intelligente digitale thermometer die communiceert via een standaard industriële bus RS485 (twee draden). Het kan temperaturen meten van -40 ° C tot 125 ° C met een resolutie van 0,1 ° C. De gemeten waarde wordt rechtstreeks in °C verzonden, dus de waarde hoeft niet te worden omgezet. De thermometer hoeft niet te worden gekalibreerd, hij is direct na het aansluiten klaar om te meten.

      De thermometer communiceert op de RS485 met behulp van het ModBus RTU- of Spinel-protocol. Het kan op dezelfde bus staan met andere RS485-apparaten. Een RS485-bus kan tot 32 devices hebben (het kunnen er nog meer zijn). Beide protocollen worden beschreven in de documentatie inclusief voorbeelden. Spinel heeft ook een eenvoudig ASCII-formaat dat geschikt is voor educatieve doeleinden.

      Protocollen kunnen eenvoudig worden geschakeld met behulp van de ModBus Configurator-software.

      Kenmerken
      Thermometer met bereik van -40 ° C tot +125 °C
      Resolutie 0,1 °C
      Nauwkeurigheid ± 0,5 ° C binnen 0 tot 65 ° C, anders ± 1 °C
      Voedingsspanningsingang 4,5 tot 36 V DC
      Laag verbruik - slechts 1,2 mA @ 12 V DC
      RS485-communicatie met maximaal 32 apparaten op een enkele bus (meer beschikbaar met een repeater)

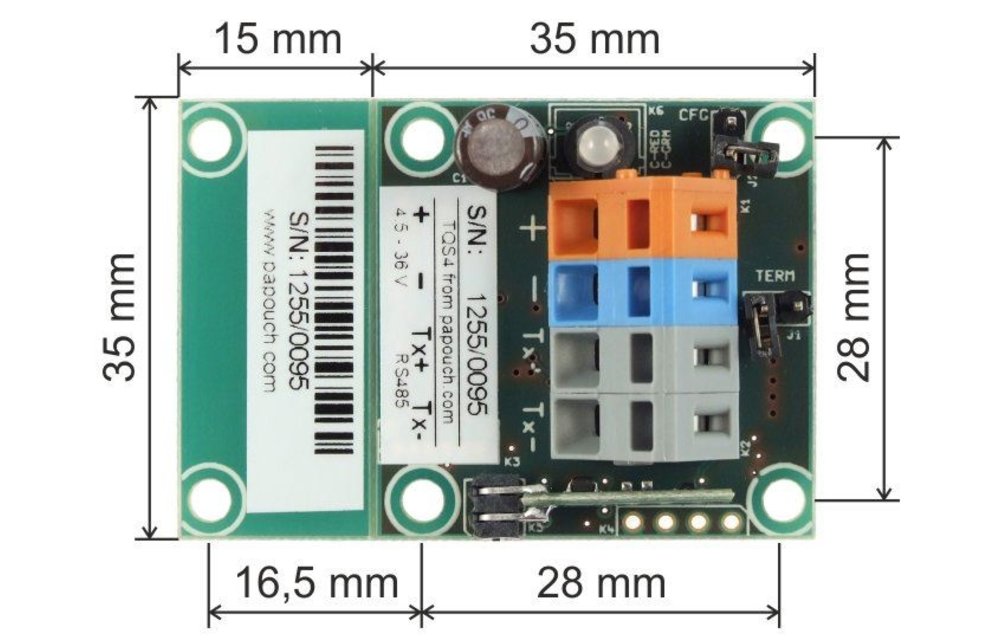

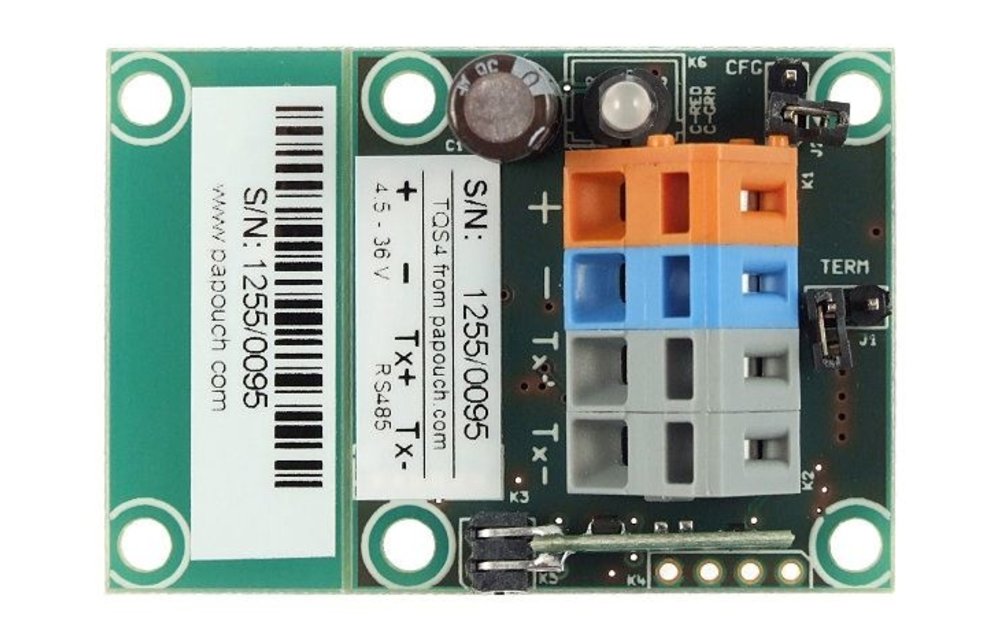

      Bare elektronica (PCB) die in uw apparaat moet worden ingebed
      Terminalverbindingen met Wago 236-terminals
      Wago 236-hendel inbegrepen in het pakket



      Communicatie-opties
      Communicatie met ModBus RTU- of Spinel-protocollen (spinel is standaard, volledige documentatie is beschikbaar)
      Eenvoudige integratie in uw systemen dankzij volledige documentatie van protocollen en standaard ModBus RTU-implementatie
      Gratis Wix meetsoftware
      Het TDS Therm-display kan de temperatuur weergeven van drie TQS4-thermometers
      Meting met TME multi zorgt voor Ethernet-toegang tot de gegevens

      Aansluitingen

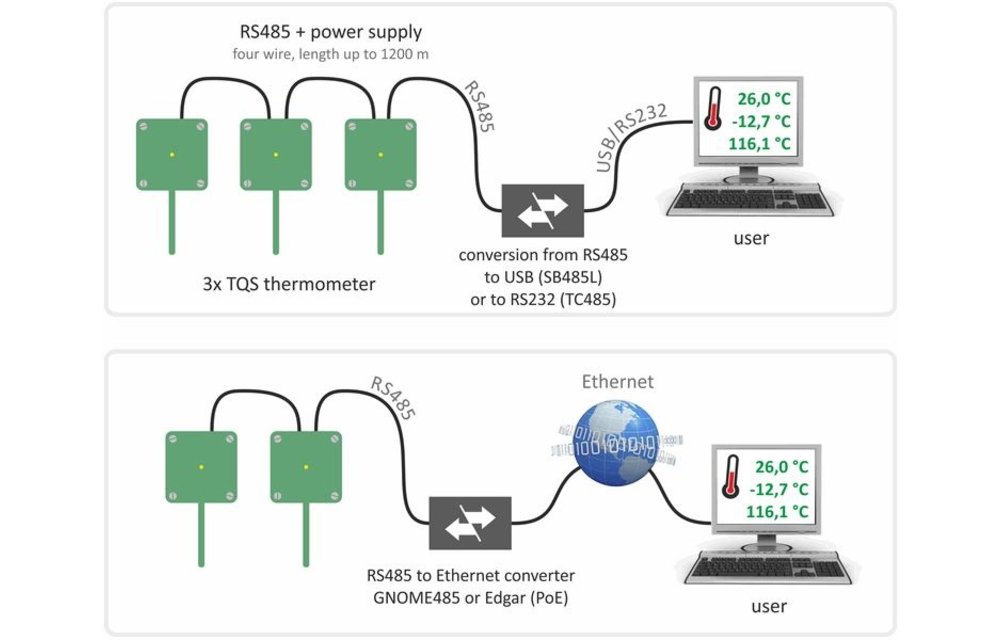

      TQS4 thermometers zijn eenvoudig aan te sluiten op verschillende systemen. Ofwel voor de meeste industriële systemen die een RS485-bus gebruiken of een Ethernet, WiFi, USB, RS232 of andere converter gebruiken. We helpen u graag bij het kiezen van andere componenten van uw systeem.

      Converter De verbinding met de COM-poort van de pc (RS232) wordt uitgevoerd met behulp van de TC485-converter. USB-verbinding kan worden gemaakt met behulp van de SB485L-converter. Ethernet kan op uw systeem worden aangesloten met behulp van converters GNOME485 of Edgar (met uitgangsvermogen om uw thermometers van stroom te voorzien).

      Voeding: Een 12V DC voeding is geschikt om alle thermometers van stroom te voorzien.

      Bedrading: We raden aan om een standaard UTP-bekabeling te gebruiken om RS485 aan te sluiten. Gebruik een twisted pair voor de RS485 en andere voor stroom om het stroomverlies te minimaliseren.

      Software: Wij leveren Wix meetsoftware voor het meten, opslaan en bewaken van alle meetgegevens van uw thermometers. U kunt TQS4-thermometers ook eenvoudig in uw systeem inbouwen - meer opties worden beschreven in de handleiding. We leveren ook Spinel.NET - Windows SDK voor .NET-omgeving (alleen met Tsjechische documentatie).
      Een andere optie is om direct te meten via de Ethernet-converter / concentrator: TME Multi.



      Verschillen tussen TQS3- en TQS4-thermometers
      Als u al TQS3-thermometers gebruikt, zijn hier de belangrijkste verschillen tussen het oude en het nieuwe:

      TQS4 heeft een jumper om eenvoudig ModBus te selecteren zonder software te gebruiken
      TQS4 gebruikt een modernere sensor met een betere nauwkeurigheid
      TQS4 heeft een volledig achterwaarts compatibel communicatieprotocol. Het enige ontbrekende onderdeel is de Dallas sensor-ID (aangezien de sensor niet langer Dallas is)
      TQS4 heeft een breder vermogensbereik (4,5 tot 36 V DC) in tegenstelling tot de TQS3 (7 tot 20 V DC)
      TQS4 heeft een lager verbruik bij 12 V (1,2 mA) dan TQS3 (2-3 mA)
      TQS4 heeft een iets ander meetbereik (-40 ° C tot +125 ° C) van de TQS3 (55 ° C tot 125 ° C)
      TQS4 heeft een betere nauwkeurigheid (± 0,5 ° C variërend van 0 tot 65 ° C, anders ± 1 ° C) dan TQS3 (± 0,5 ° C variërend van -10 tot 85 ° C, anders ± 2 ° C)

      Specificaties

      Artikelnummer
      TQS4_E_1
